わかりやすい質量分析

LC/MSやGC/MSで得られるクロマトグラムの種類


サイエンス出版部 発行書籍

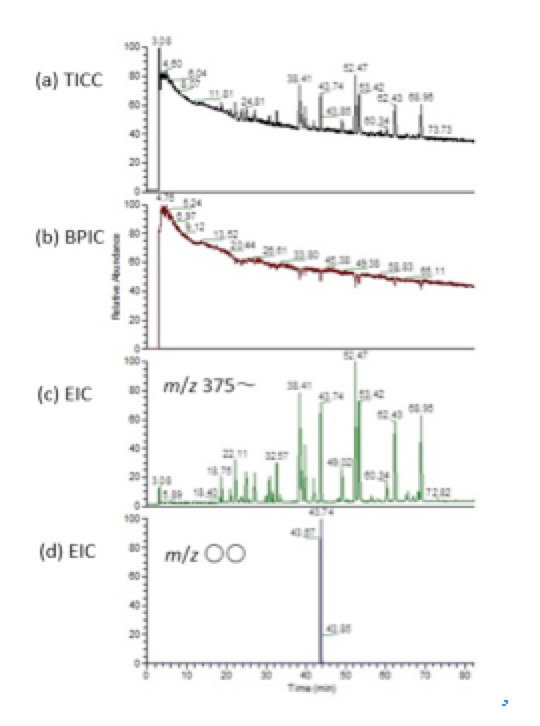

質量分析屋の高橋です。暫く投稿をサボってしまい、大変失礼しました。今回は、LC/MSやGC/MSにおいて、マススペクトルを取得するモードで測定した時に得られるクロマトグラムの種類について説明します。 添付した図は、上から(a)TICC, (b)BPIC, (c)高強度のバックを除いたm/z範囲で作成したクロマトグラム、(d)ある成分イオンのm/z値を設定した抽出イオンクロマトグラム、を示しています。試料は天然物の抽出液です。     ・TICC：全イオン電流クロマトグラム（total ion current chromatogram） 　少し前まではTIC（全イオンクロマトグラム、total ion chromatogram）と呼んでいましたが、2013年質量分析関連用語についてのIUPAC勧告に基づき、日本質量分析学会は用語集を改定し、全イオン電流クロマトグラムと呼ぶようになりました。TICは、測定するマススペクトル上に観測される全イオン強度の和を、時間軸に対してプロットした二次元チャートと言う定義でした。しかし、この二次元チャートの縦軸は、イオンの強度を直接プロットしている訳ではなく、イオンが検出部によって変換された後の電流値をプロットしているため、ionとchromatogramの間に電流（current）が入ったと言う経緯があります。マススペクトルを取得するm/z範囲の下限値を小さく設定し過ぎると、バックグランドイオン強度が増加するため、TICCのS/Nが低くなり、TICC上でピークが確認し難くなります。 GC/MSの場合、強度の高いバックグランドイオンは、H2O由来のm/z 18、N2由来のm/z 28、O2由来の32などが主であるため、マススペクトルの取得m/z範囲を35からに設定すると、S/Nの良いTICCが得られます。m/z 50～の設定にする

著者： 髙橋 豊

髙橋 豊

このセクションは、質量分析に関する技術コンサルティングを提供するエムエス・ソリューションズ株式会社 髙橋 豊 氏によるLC-MS講座です。

バイオ研究者向けにLC-MSに関する様々な話題やLC-MSの操作で注意すべき点などを分かりやすくご紹介します。

全文を読むにはログインしてください。（登録無料）
髙橋氏への質問も各記事ページ下のコメント欄から投稿できます。
